Push Pull et Clips

Accueil / Catalogue / Fixations rapides : 1/4 de tour / Rivets aveugles / Push Pull / Push Pull et Clips
  • Push Pull Push Pull Et Clips 1
  • Push Pull Push Pull Et Clips 2
Description Fiche technique Complément
Bouton Push Pull en acier zingué blanc
Clip-auto-serrant en acier à ressort finition phosphatée
Clip à riveter en acier à ressort finition phosphatée
Le système push pull permet l'assemblage rapide de 2 éléments : par pression pour le verrouillage et par tirage pour libérer les panneaux.

Le clip auto-serrant peut être monté dans une découpe de 9x7mm
Efforts de déverrouillage pour clips à riveter: de 3 à 9 daN.
Pensez à sélectionner le bouton et le clip en faisant co´ncider les longueurs L.

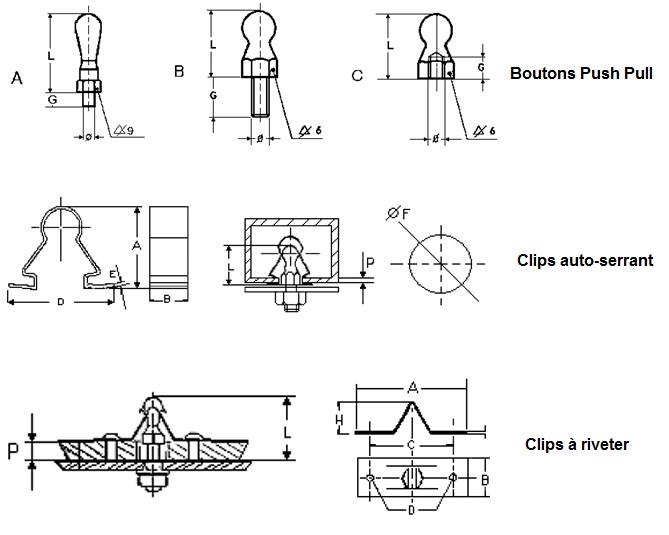

Ø boutonTypeABCDEFGHLPREFERENCES
4.2Bouton auto taraudeur------8-11.4ODR.4421148.ZI
M4Bouton type B------10-11.4-ODR.4401140.BZI
M5Bouton type B------10-11.4-ODR.4501140.BZI
M5Bouton type B------5-12-ODR.4501205.BZI
M4Bouton type B------7-12.4-ODR.4401247.BZI
M5Bouton type B------4-14-ODR.4501404.BZI
M5Bouton type B------7-14-ODR.4501407.BZI
M4Bouton type B------5-12.7-ODR.4401275.BZI
M5Bouton type B------10-12-ODR.4501200.BZI
M5Bouton type B------4-12.7-ODR.4501274.BZI
M5Bouton type B------10-12.7-ODR.4501270.BZI
M4Bouton type B------10-14-ODR.4401400.BZI
M5Bouton type B------10-14-ODR.4501400.BZI
M6Bouton type A------10-25-ODR.4602500.AZI
TypeABCDEFGHLPREFERENCES
Clip auto serrant13.46-170.410.5--11.40.5 à 1mmODR.501140.PH
Clip auto serrant13.86170.410.5--121 à 1.5mmODR.501200.PH
Clip auto serrant14.26170.410.5--12.71.5 à 2mmODR.501270.PH
Clip auto serrant14.26170.410.5--11.41.7 à 2.5mmODR.501271.PH
Clip auto serrant15.86170.410.5--142.5 à 3.2mmODR.501400.PH
Clip auto serrant14.66250.410.5--12.71.7 à 2.5mmODR.501272.PH
TypeABCDEFGHLPREFERENCES
Clip à riveter50173780.6--16.5251.5 à 5mmODR.512500.PH
Clip à riveter50173740.6--16.5251.5 à 5mmODR.512501.PH
Clip à riveter261119.580.6--7.5143.5 à 5mmODR.511400.PH
Clip à riveter261119.580.5--7.5142 à 3.5mmODR.511401.PH
Clip à riveter261119.580.3--7.5141 à 2mmODR.511402.PH
* Articles fabriqués sur demande
